本文討論了靶式流量計在乳化瀝青生產的流量測量中的有關問題，介紹了如何選擇、校驗靶式流量計，給出了改變量程范圍的一種新方法。

shou先，我們要了解測量瀝青流量的必要性。瀝青是由不同分子量的碳氫化合物及其非金屬衍生物組成的黑褐色復雜混合物，呈液態，是一種防水防潮和防腐的有機膠凝材料。用于涂料、塑料、橡膠等工業以及鋪筑路面等，用途廣泛。因此，對瀝青流量計量，不僅在瀝青生產過程還是用途使用過程，對瀝青流量的計量是絕對必要的。

其次，我們需要了解瀝青這種流體的特性。瀝青主要分為改性瀝青、乳化瀝青、石油瀝青等，此類介質特點是粘度高、易凝固、流速慢等特點，類似的介質有煤焦油、液體石蠟、液體硫磺、橡膠乳等高溫下為液體，常溫為固體。生產線要是檢修一段時間，此類介質容易凝固在管道內而影響生產進度。因此流體管道一般都需要采用蒸汽或?qū)嵊捅亍?/p>

再次，瀝青流量計類型的選擇。前面講到，瀝青屬于高粘度易凝固的流體，因此流體管道需要蒸汽或?qū)嵊捅亍Ｄ敲淳脱苌鰩П貖A套的瀝青流量計，例如保溫夾套型靶式流量計、保溫夾套型橢圓齒輪流量計、保溫夾套型轉子流量計。這些類型流量計是否都可選用作瀝青流量計呢？那就要看瀝青是否含有顆粒雜質，大多數瀝青都含有顆粒，帶轉動部件的容積式流量計（橢圓齒輪）很難應用。靶式流量計無可動部件，靈敏度高，*低可測流速達0.08m/s，抗凝堵，在此類介質有很好的適應性。但是帶保溫夾套的流量計成本和安裝費用較高，我們建議選用對夾式靶式流量計。高溫型對夾式靶式流量計具有獨特的高溫傳感器設計具有溫漂小、抗雜質、抗干擾的優良性能,對夾式結構，替代原來的保溫層結構，殼體長度6.5厘米。

zui后，靶式流量計的校驗。我們經過多次反復的實驗，干式標定精度比實流標定精度要高。在實流標定情況下，實驗室里往往不能用瀝青流體用于標定，一般用水代替所有介質，然后再設定儀表密度。而干式標定就是直接掛砝碼標定，在同一介質同一口徑下，多大的流量就對應了多大的作用力。

瀝青屬于高粘度流體，常溫下易凝堵，因此瀝青管道一般都選用帶保溫夾層的管道。瀝青流量測量上應選用哪些流量計合適呢？可選的類型有靶式流量計、齒輪流量計、轉子流量計等，以上這些都要做成保溫夾套的才能保證瀝青流量測量正常運行。其中靶式流量計還有一種對夾式結構，適用于瀝青流量計量。對夾式流量計管道寬度窄只有6CM，容易使流量計管內介質短時間內溫度達到流體索要求的工況溫度，因此被廣泛應用于液體硫磺（液硫）、液體石蠟（液蠟）、乳化瀝青、膠乳等常溫容易凝固的高溫流體。那么靶式流量計用于瀝青流量如何選型呢？

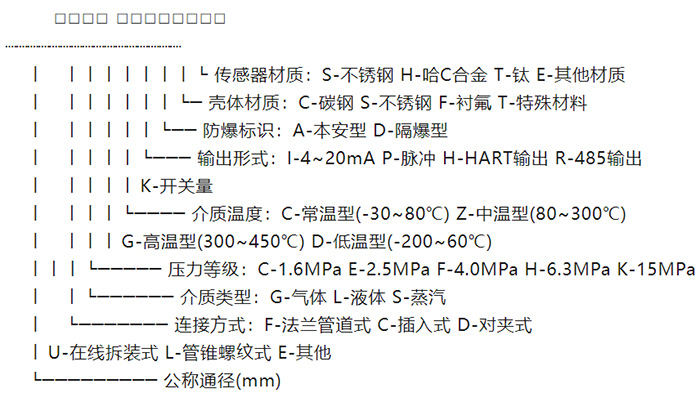

選型說明

JKM-0050DLCGIASS含義為：JKM系列智能靶式流量計，公稱通徑DN50mm，連接方式為對夾式，介質為液體，法蘭公稱壓力1.6Mpa，溫度為高溫，4~20mA電流輸出，本安型，殼體和傳感器材質為不銹鋼。

假設客戶提供的參數如下：口徑DN32、 測量介質為改性瀝青、溫度為265℃、操作壓力0.4MPa，流量范圍為0.5~5m3/h。根據瀝青易凝堵等特性，應選用對夾式或保溫夾套結構。但由于保溫夾套安裝比較繁瑣成本比對夾式靶式流量計高很多，所以我們可以為客戶推薦對夾式結構。根據用戶提供的參數和以上分析，按照靶式流量計選型說明可得到型號為JKM-0032DLCGIASS。
