超聲波液位計儀表調試說明

儀表出廠時各項指標經過嚴格測試，用戶只需在現場進行簡單設置即可滿足現場測量條件。

4.1儀表界面顯示說明：

1）儀表上電后，液晶顯示軟件版本。

2）初始化儀表的各項參數。

3）換能器（探頭）的頻率。

4）儀表的量程表示儀表盲區為0.5米，量程為3米，察看儀表安裝是否符合要求。

5）搜索液位中PW和ZY數字快速變化 。

6）當搜索到液位后，液晶顯示如圖，表示液位為2.15m。

4.2鍵盤說明：

鍵盤由4個鍵組成，按擊按鍵，儀表進入?yún)?shù)設置狀態。鍵盤介紹如下：

【Mode】：模式鍵。在儀表正常工作時，按點擊該鍵可進入?yún)?shù)設置菜單；在菜單中，按點擊該鍵，則可退出本級菜單，退回到上一級菜單。

【▲】：上翻鍵和加法鍵。在菜單中，該鍵做上翻鍵用；在更改數據時，該鍵做加法鍵用。

【▼】：下翻鍵和減法鍵。在菜單中，該鍵做下翻鍵用；在更改數據時，該鍵做減法鍵用。

【OK】：確認鍵和移位鍵。在菜單中，該鍵做確認鍵用；在更改數據時做后移鍵用。

輸入?yún)?shù)時，閃動的數字為當前可更改的數字。按擊▲/▼鍵閃動的數字會增/減，按擊OK鍵閃動光標會移到下一數字上。當閃動光標在*后一個數字上時，按擊OK鍵，閃動的光標會跳到*一個數字上去。

4.3菜單說明

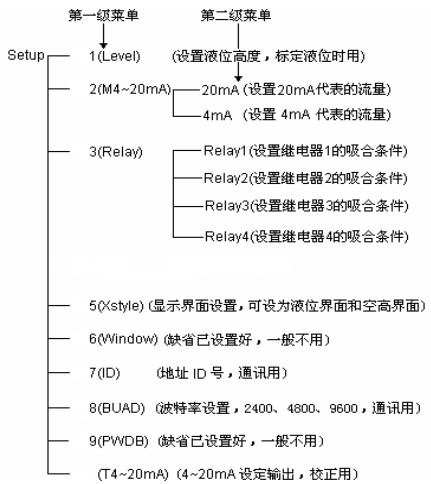

菜單結構如下，共分二級菜單，按擊【OK】鍵進入下級菜單，按擊【Mode】鍵返回上級菜單

4.4  參數的設置

4.4.1儀表標定的步驟

1）儀表上電，儀表進入測量，液晶顯示液位數值，如右圖，而實測液位為3.320m，下面介紹標定方法。

2）按按擊Mode鍵，儀表即可進入?yún)?shù)設置菜單，*先進入的就是P01(Level)液位標定菜單。

3）按擊OK鍵，進入液位標定輸入界面，輸入實測液位數值3.320m，如右圖，設好后按擊Mode鍵退回Level菜單。

4）再按擊Mode鍵顯示如右圖所示，點Mode鍵回到參數設置菜單，按擊OK鍵退出參數設置菜單。

5）儀表顯示實測液位，此后儀表的讀數將正確反映現場實際液位。

4.4.2 參數4～20mA設置

1）在儀表正常工作時按擊Mode鍵進入?yún)?shù)設置菜單后按擊▼鍵選擇P02(4～20mA)設置菜單，如右圖。

2） 20mA設置

a） 按擊OK鍵，進入20mA參數設置菜單，液晶顯示如右圖。

b） 按擊OK鍵，進入20mA數值輸入界面，輸入數值，如右圖，表示液位到5m時輸出20mA，設好后按擊Mode鍵退出。

3） 4mA設置

在20mA參數設置菜單按擊▼鍵進入4mA參數設置菜單，按擊OK鍵進入設置，方法同上。

4.4.3 繼電器參數設置

1） 在儀表正常工作時按擊Mode鍵進入?yún)?shù)設置菜單后按擊▼鍵選擇到P03(Relay)繼電器設置菜單，如右圖所示。

2） 按擊OK鍵，進入繼電器1設置菜單，如右圖所示。

3） 按擊▼鍵可選擇其它繼電器，點OK鍵進入繼電器1設置界面，如右圖，界面中的公式表示繼電器1

在液位大于4m并且小于8m時閉合。界面里的 < 和 >符號位置可以選擇“<” 和“ >”兩種符號，&符號位置可以選擇“&”、“|”、“N”、“∧”四種符號。更改時按擊OK鍵使所需修改符號閃動，按擊▲鍵或▼鍵選擇所需符號，數字修改同前。

符號含義：

<：小于符號

>：大于符號

&：與，表示兩個條件都需滿足；

| ：或，表示滿足兩個條件之一即可；

N：只有前一個條件，后一個不顯示；

∧：前一條件為繼電器吸合條件（一般用于開泵），后一條件為繼電器打開條件（一般用于停泵），主要用于排水井和進水井控制。

4）若將繼電器設置如右圖，表示繼電器在液位小于1m時閉合，若將“<” 符號更改為“ >”符號，則表示繼電器在液位大于1m時閉合。

若將繼電器設置如右圖，表示繼電器在液位小于1m或者大于9m時閉合。

5）還有一種邏輯比較復雜，例如排水井，當水位漲到8m時需開泵排水，將水排到2m時停泵，此邏輯設置如下：>08.00∧<02.00，如右圖。此時即表示水位大于8m開泵，水位小于2m停泵。

若是進水井，例如當水位降到1m時需開泵進水，水位進到6m時停泵，此邏輯設置如下：<01.00∧>06.00，如右圖。

6）設置好繼電器1參數后點Mode鍵退回Relay繼電器設置菜單，按擊▼鍵選擇需要設置的其他繼電器：例如右圖，表示設置繼電器2。按擊OK鍵進入設置，方法同上。

4.4.4 換能器高度設置

P04(TH)菜單在已用Level菜單設置好液位情況下不用設置，可以參看此時的換能器高度。

4.4.5 顯示模式設置

P05(Xstyle)菜單可以設置顯示模式，其中

1、Level選項在液晶上顯示液位和繼電器狀態。

2、AirH選項在液晶上顯示空間距離和溫度。

3、LevelT選項在液晶上顯示液位和溫度，按擊OK鍵選擇。

4.4.6  Window菜單

P06(Window)菜單出廠時已設置好，一般不用更改。

4.4.7  地址ID號設置

P07(ID)菜單通訊時用，特別是多機通訊時，缺省為01。

4.4.8  波特率設置

P08(BUAD)菜單通訊用，有2400、4800、9600三種選擇，點OK鍵確認，缺省4800。

4.4.9  PWDB設置

P09(PWDB)菜單出廠時已設置好，一般不用更改。

4.4.10  4～20mA設定輸出

P10(T4~20mA)菜單按擊OK鍵進入后所顯示數值即為輸出電流值，可用▲鍵或▼鍵選擇不同電流輸出，可作為現場驗證或和控制室電流輸入設備相互校正用。
