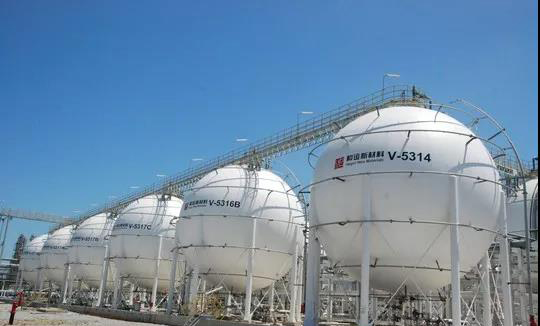

球罐，抗壓性好，與圓筒容器（即一般立式貯罐）相比，在直徑和壓力相同的情況下，罐壁厚度僅為圓筒容器的一半，鋼材用量??；量程大，且占地較小，基礎工程簡單，性價比高，為*常用儲罐之一。



現代工業企業球罐大多用來儲存液化氣體，液化石油氣、液氨、VCM單體等，介質在常溫常壓時都是氣態存在，儲存時需要通過加壓、降溫的方式將其變成液態，可以大大提高存儲效率。同時，也對液位計的選用提出了更高的要求。



*先液位計要適合大量程測量，還要有耐壓性，罐內壓力的變化不會對其測量的穩定性和準確性產生過大的影響；其次，介質的純凈度、結晶度和雜質含量對液位計測量的影響也需要考慮；另外，還要考慮進出料方式及速度，介質的揮發性對液位測量的影響。



因此，考慮上述因素，球罐液位測量宜選用以下幾種液位計：

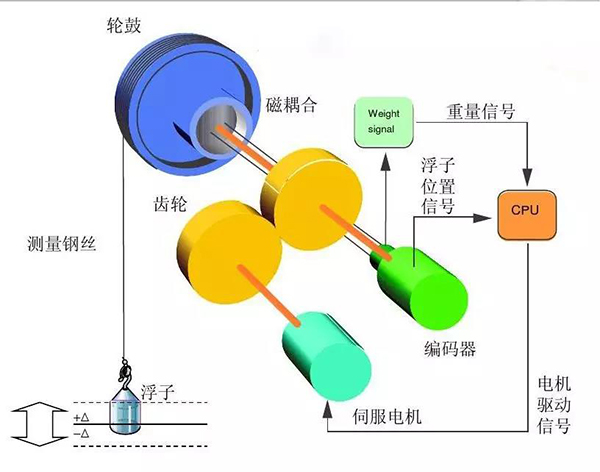

1、伺服液位計

阿基米德原理+電磁原理

優點：對壓力變化不敏感；精度高，可達±0.5mm，在測量介質純凈、進出料速度較慢時，可以作為計量級儀表；可測多層界面。

缺點：需要罐頂開孔；需要實時得到介質密度，密度變化會引起浮力變化，導致浮子浸入液面高度不同，帶來測量誤差；需在罐內安裝導波管，導波管內壁平整度要求很高，否則會影響浮子運動；不宜測量較粘稠介質，可能導致浮子卡在導播管內，拉斷連接鋼絲。



2、雷達液位計

電磁波反射原理



3、磁翻板液位計

連通器原理

優點：直觀，安裝簡單，造價低廉。

缺點：罐內壓力變化的時，罐內和罐外連通管內壓力不平衡，造成測量偏差；

無遠傳液位，后經改進，使用多個干簧管遠傳，干簧管之間需要一定間距，液位遠傳精度低；

連接法蘭孔，磁性浮球，在測量介質較臟時維護量加大，維護時清罐不易。

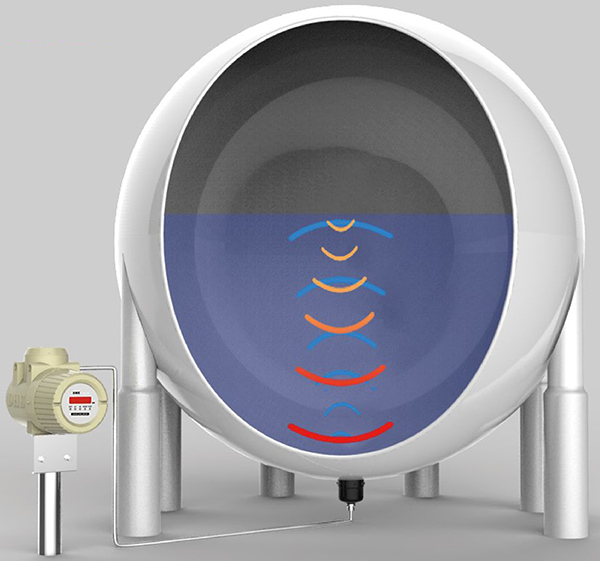

4、聲納式外測液位計

聲納回波測距原理

聲納回波測距技術是利用聲波在介質內的傳播、反射，通過時間、速度和距離的關系實現測距的一種技術。

優點：

安裝維護時，不開孔、不動火、不清罐、不停產。

自動校準精度；不受罐內壓力影響，*大量程30米；

安全可靠；

缺點：

不能測量粘度過高的液體介質；

會產生大量氣泡或固體顆粒的液體無法使用；

*大測量溫度范圍-60～220 ℃。



5、雙法蘭壓差液位計

少量球罐使用雙法蘭壓差液位計，但相比精度較差、維護量較大。此處不做詳細介紹。

根據國內目前狀況，大多為伺服、雷達和外測液位計其中兩種配合使用。
