強酸液位計
- 品*:JKM/凱銘儀表
- 型號:JKM-UHZ
- 測量范圍:0~12m
- 精度等級:±10mm
- 公稱通徑:DN20-DN100
- 適用介質:水 化工原料 油 液體
- 工作壓力:1.6~6.3MPa
- 工作溫度:≤400℃
- 供電方式:24VDC
- 訂貨號:NKF582258RNH

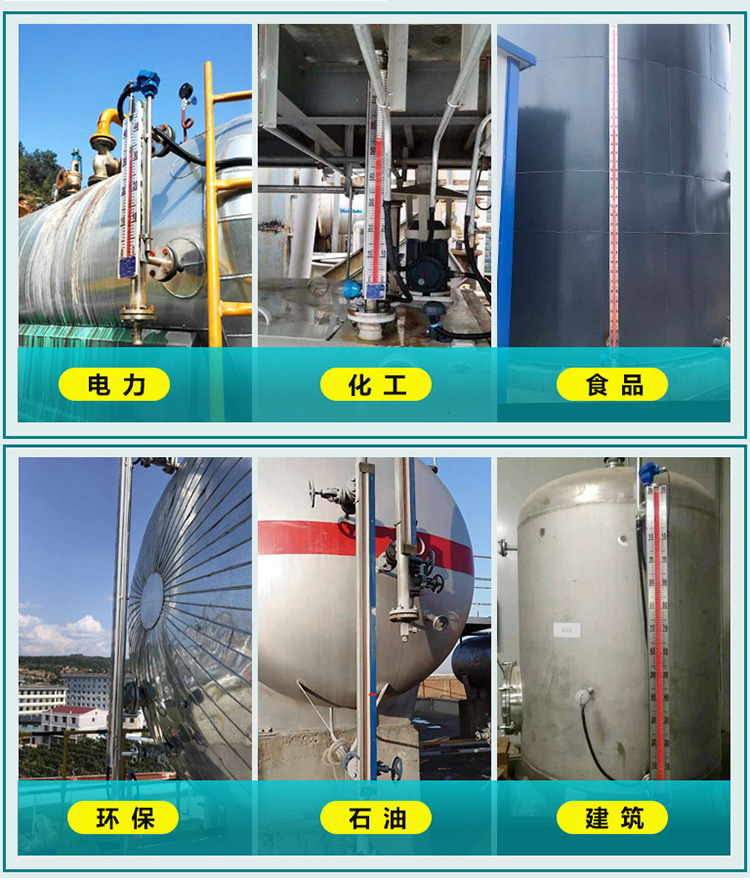

強酸液位計*顯著特點是液體介質與指示器完全隔離,所以在任何情況下都非常安全、耐用,而且各種型號的液位計配上液位報警、控制開關,可實現液位或界位的上、下限越位報警控制或聯鎖;配上干簧芯片組液位變送器,可將液位、界位信號轉換成二線制4-20mADC標準信號,傳輸給計算機、調節器、液位數顯儀,實現遠距離指示、檢測、記錄與控制,該系列液位計廣泛用于:石油、化工、冶金、制藥、食品、電力等各種生產過程中的液位測量。
強酸液位計特點
1、結構簡單,堅固。先進的技術,新穎的設計
2、抗壓,指示部分和測量部分密封隔離
3、適合于惡劣的操作條件和環境條件
4、對密度≥0.5kg/l 的液體/ 液化氣具有可靠功能
5、大型刻度條,便于讀數
6、具有 PTFE 襯里或硬塑料等不同類型
7、壓力:標準型≥4.0MPa ,中壓型:6.3MPa,高壓型:10.0MPa,16.0-42.0MPa
8、溫度:標準型≤120℃, 中溫型≤220℃,高溫型≤450℃
9、可進行密度差≥0.1kg/l 的兩種液體介質之間的界面測量
10、指示器可更換,增加限位開關和遠傳系統
11、遠傳電流輸出:4~20mA (HART)
12、選型采購請咨詢我公司銷售、技術相關人員。

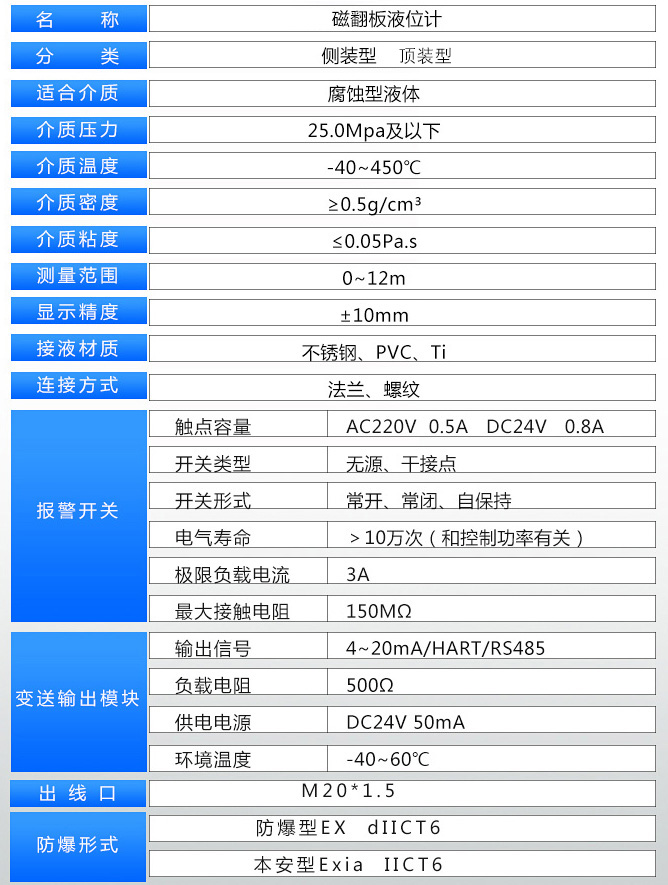

強酸液位計技術參數
強酸液位計結構原理與工作特性

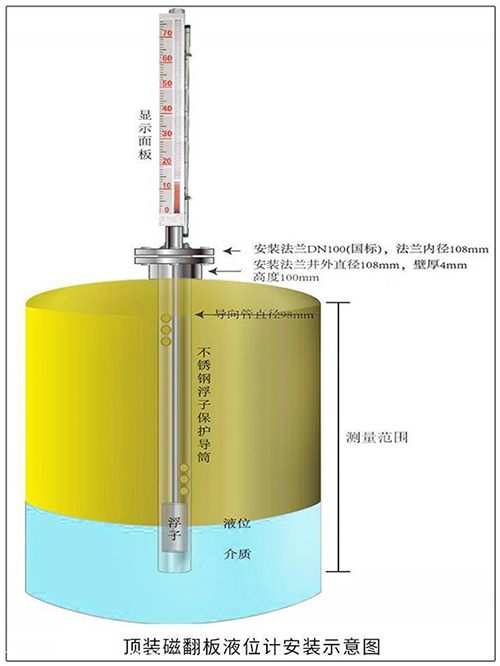

磁翻板液位計的結構原理如圖,本體是一根連通管體,通過法蘭與用戶容器連接,連通管體內有一磁性浮子,隨著液位的升降而升降。管體外面固定由翻柱組成的指示器,翻柱由紅白兩色組成,液拉未上升前為白色,當液位上升磁性浮子跟隨上升,并通過磁耦合帶動翻柱轉動180度,翻成紅成紅色來指示液位,紅、白界位即容器內的液位高度。
磁翻板液位計下方可裝上排污閥,當需要時可打開排污閥,排除污垢。而上方設有排空螺栓,需要時可旋松螺栓排除空氣。
在管體一側可按用戶需要加裝上下限報警器,報警器分二種:(1)XG型報警器:報警器內裝有動合型(常開)干簧管,當主體管內浮子隨液位升(降)至報警設定點時,浮子內的磁鋼將使干簧管閉合,發出接點信號,而當浮子隨液位升(降)離開報警點后,該點信號自動撤消。(2)XJ型報警器:報警器內裝有受磁耦合驅動報警開關,當浮子越過上下限報警點時,帶動報警開關動作發出信號,實現液位報警或控制。報警開關具有一個常開觸點和一個常閉觸點。并具有液位不恢復報警信號不消除的記憶功能,對生產過程中的安全運行起到了非常重要的作用。
在管體的另一側可按用戶需要加裝電遠傳變送器,將液位高度轉換成標準電流信號輸出,以供液位信號輸出,以供液位信號遠傳至二次儀表進行指示控制與檢測。

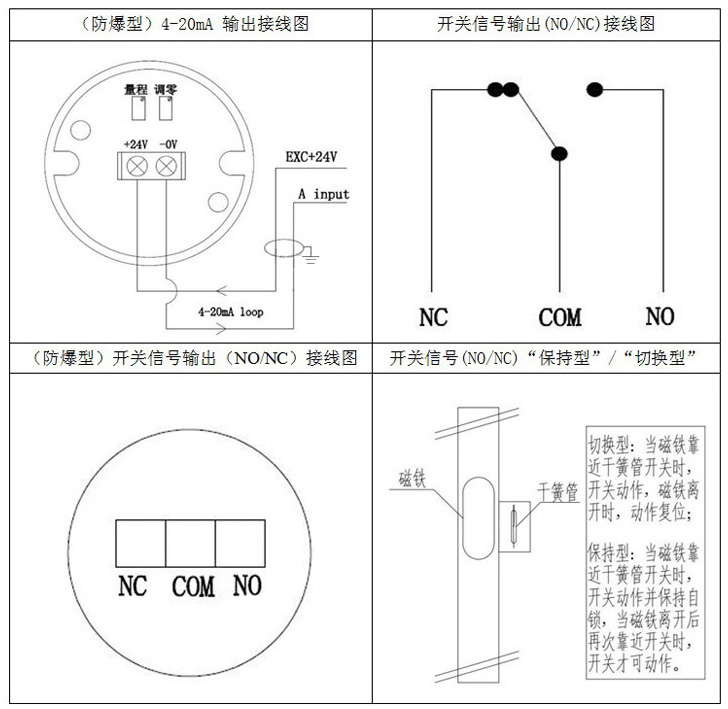

強酸液位計系統構成及接線
1、上下限開關輸出 由具有自保持作用的舌簧開關和轉換器組成,舌簧開關和轉換器分別安裝于現場和控制室,由轉換器提供三對觸點開關。
2、 電遠傳 由測量單元和變送單元兩部分組成。
3、 本安防爆
a帶本安防爆,上、下限開關輸出型 防爆開關由舌簧開關和帶繼電器觸點的安全柵組成,可向用戶直接提供一對常開或常閉觸點。如用戶需更多觸點可特殊設計訂貨。
b帶本安防爆遠傳型 適合使用于Ⅱ類電器設備(工廠用)、C級氣體,*高表面溫度組別T4(135℃)。
c使用注意事項
1變送器外殼設有外接地,用戶使用時必須可靠接地。
2安全柵的適用應遵守有關使用說明內容。
3變送器與安全柵本安端的連接電纜為二芯屏蔽電纜,芯線截面積>0.5mm2,電纜允許分布電容為0.8μF。
強酸液位計安裝使用與維護
1、安裝必須垂直,以保證浮球組件在主體管內上下運動自如。
2、主體周圍不容許有導磁體靠近否則直接影響液位計準確工作。
3、安裝完畢后,需要用磁鋼進行校正對翻柱導引一次使零位以下顯示紅色,零位以上顯示白色。
4、投入運行時應先打開下引液管閥門讓液體介質平穩進入主體管,避免液體介質帶著浮球組件急速上升,而造成翻柱轉失靈和亂翻。若發生此現象待液面平穩后可用磁鋼重新校正。
5、因運輸過程中為了不使浮球組件損壞,故出廠前將浮球組件取出液位計主體管外,待液位計安裝完畢后,打開底部排污法蘭,再將浮球組件重新裝入主體管內,注意浮球組件重的一頭朝上,不能倒裝。如果在出廠時已經將浮球組件安裝在主體管內,為保證運輸過程中不使浮球組件損壞,我們用軟卡將浮球組件固定在主體管內,安裝時只要將軟卡抽出即可。
6、根據介質情況,可定期打開排污法蘭清洗主體管沉淀物質。
強酸液位計應用須知
1.側裝式液位計與被測容器的上下分液管間*好各裝一只截止閥門以便打開或關閉液位計;另一方面為維修液位計帶來方便。在上下截止閥關閉時可打開液位計底部排污法蘭或卸下排污螺釘,注入清水即可清洗液位計的主體。
2.安裝液位計時,法蘭中心線垂直度≤4%,當液位計的測量范圍大于3米時,需要考慮增加中間加固法蘭(或耳朵攀)作固定支撐以增加強度。
3.配套遠傳液位變送器與二次儀表之間隔連線,要求連線的芯線截面面積應大于0.8mm,與交流電源同路平行鋪設時,至少應保持20厘米以上的間距,*好單獨穿鐵管鋪設,或用 屏蔽二芯電纜鋪設,屏蔽層只能一端接地。
4.選用液位控制器,其觸點容量均以阻性負載設計,如用非阻性或大力功率負載則要用中間繼電器轉換。
5.對液體介質中含有懸浮雜質的親磁物質的場合,不宜使用本液位計,因這些雜質會對浮子組件造成卡阻。
6.外形結構中的盲區(L1)與介質密度有關。故不同介質有不同的盲區。

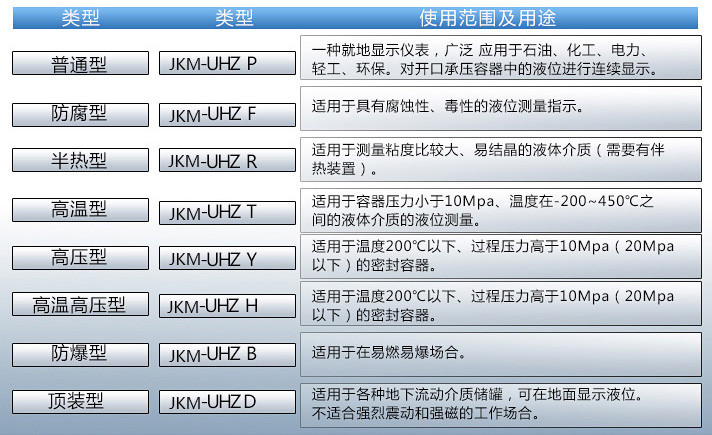

強酸液位計型譜
